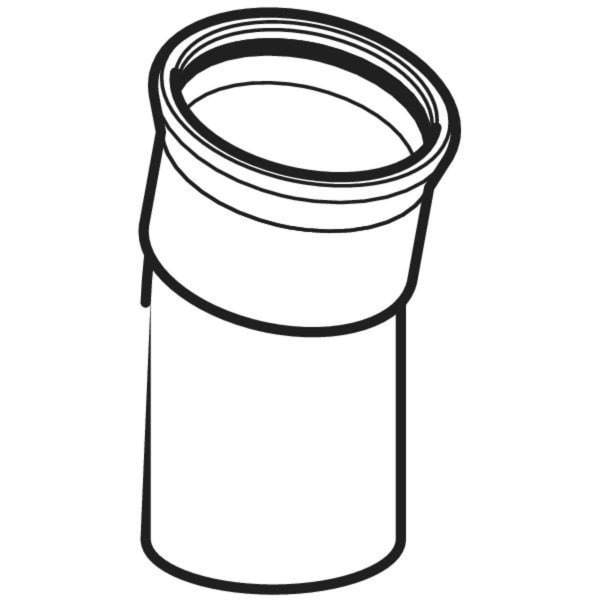

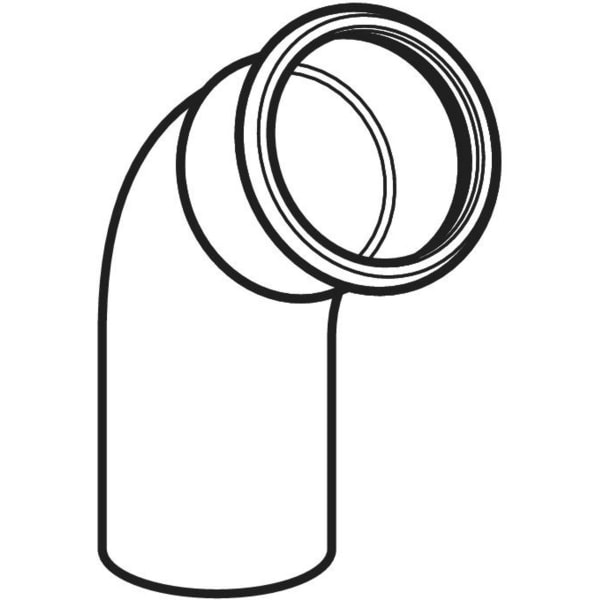

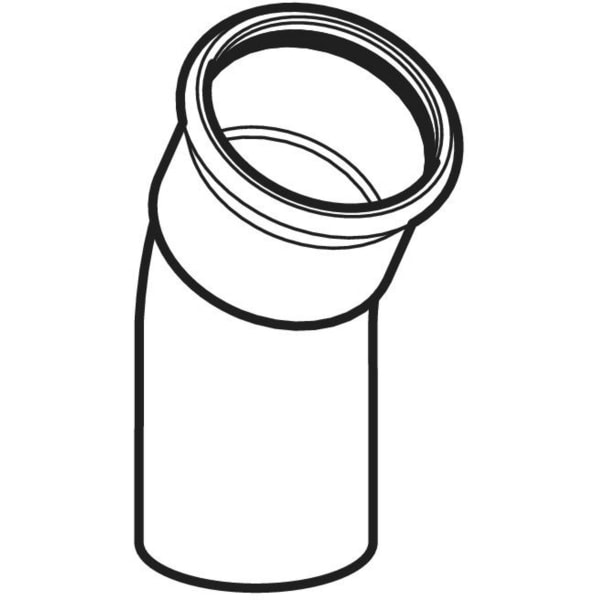

Coude Geberit Mapress CuNiFe avec tuyau d'emboîtement

Ma liste (0)

Articles

Cliquez sur lʼicône avec les 3 points afin d’obtenir plus dʼoptions pour chaque article.

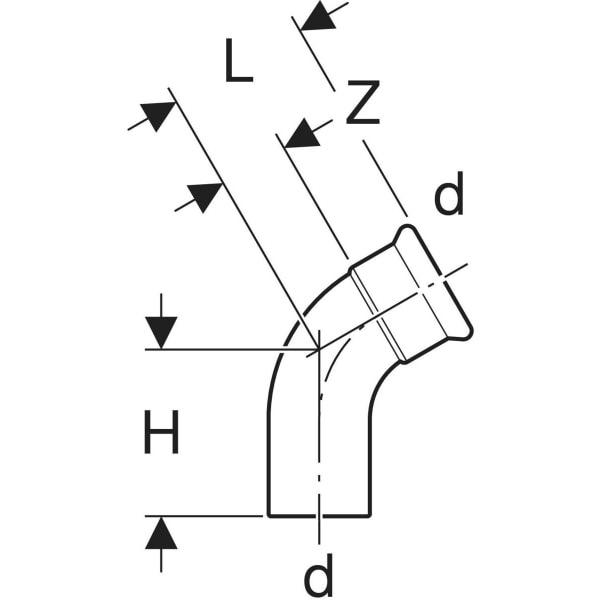

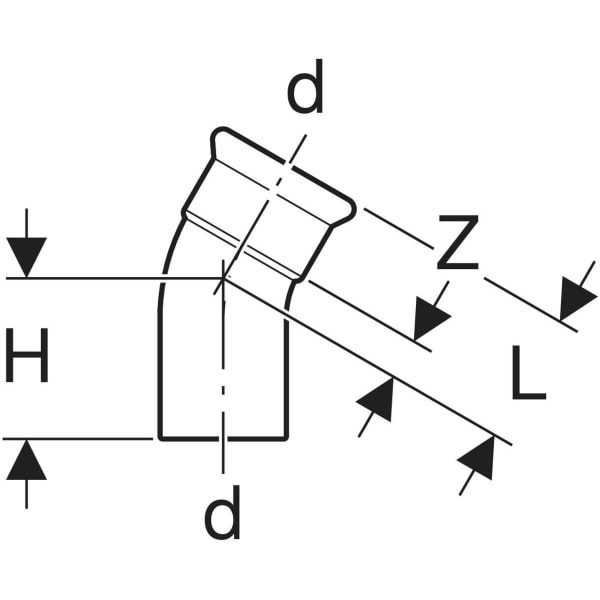

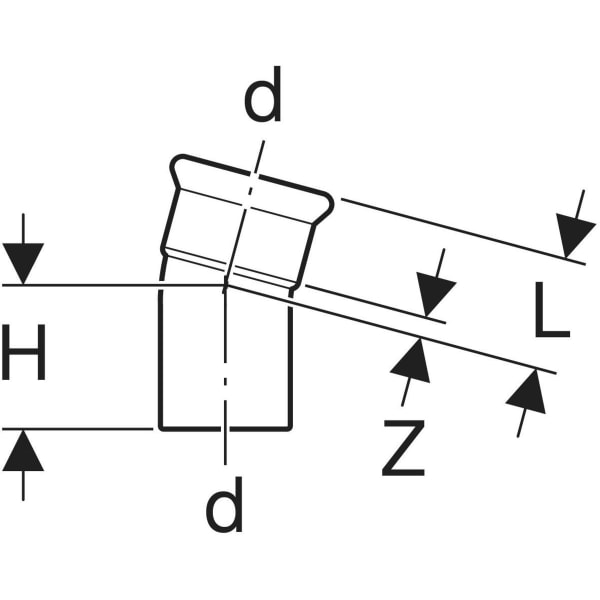

N° d'art.	68726
DN	12
d, ø	15 mm

arc	15 °
L	3 cm
H	4 cm
Z	1 cm

N° d'art.	68728
DN	20
d, ø	22 mm

arc	15 °
L	3.2 cm
H	4.1 cm
Z	1.2 cm

N° d'art.	68729
DN	25
d, ø	28 mm

arc	15 °
L	3.6 cm
H	4.3 cm
Z	1.3 cm

N° d'art.	68730
DN	32
d, ø	35 mm

arc	15 °
L	3.2 cm
H	4.1 cm
Z	0.6 cm

N° d'art.	68731
DN	40
d, ø	42 mm

arc	15 °
L	3.7 cm
H	4.7 cm
Z	0.7 cm

N° d'art.	68732
DN	50
d, ø	54 mm

arc	15 °
L	4.4 cm
H	5.5 cm
Z	0.9 cm

N° d'art.	68733
DN	65
d, ø	76.1 mm

arc	15 °
L	7.5 cm
H	8.4 cm
Z	2.2 cm

N° d'art.	68734
DN	80
d, ø	88.9 mm

arc	15 °
L	8.5 cm
H	9.5 cm
Z	2.5 cm

N° d'art.	68735
DN	100
d, ø	108 mm

arc	15 °
L	10.3 cm
H	11.7 cm
Z	2.8 cm

N° d'art.	68746
DN	12
d, ø	15 mm

arc	30 °
L	3.3 cm
H	4.3 cm
Z	1.3 cm

N° d'art.	68748
DN	20
d, ø	22 mm

arc	30 °
L	3.7 cm
H	4.6 cm
Z	1.6 cm

N° d'art.	68749
DN	25
d, ø	28 mm

arc	30 °
L	4.1 cm
H	4.8 cm
Z	1.8 cm

N° d'art.	68750
DN	32
d, ø	35 mm

arc	30 °
L	3.7 cm
H	4.6 cm
Z	1.1 cm

N° d'art.	68751
DN	40
d, ø	42 mm

arc	30 °
L	4.4 cm
H	5.4 cm
Z	1.4 cm

N° d'art.	68752
DN	50
d, ø	54 mm

arc	30 °
L	5.2 cm
H	6.3 cm
Z	1.7 cm

N° d'art.	68753
DN	65
d, ø	76.1 mm

arc	30 °
L	8.8 cm
H	9.7 cm
Z	3.5 cm

N° d'art.	68754
DN	80
d, ø	88.9 mm

arc	30 °
L	10.1 cm
H	11.1 cm
Z	4.1 cm

N° d'art.	68755
DN	100
d, ø	108 mm

arc	30 °
L	12.2 cm
H	13.6 cm
Z	4.7 cm

N° d'art.	67702
DN	12
d, ø	15 mm

arc	45 °
L	2.8 cm
H	3.8 cm
Z	0.8 cm

N° d'art.	67704
DN	20
d, ø	22 mm

arc	45 °
L	3.2 cm
H	4.4 cm
Z	1.1 cm

N° d'art.	67705
DN	25
d, ø	28 mm

arc	45 °
L	3.7 cm
H	4.6 cm
Z	1.4 cm

N° d'art.	67706
DN	32
d, ø	35 mm

arc	45 °
L	5.3 cm
H	4.3 cm
Z	1.7 cm

N° d'art.	67707
DN	40
d, ø	42 mm

arc	45 °
L	5.1 cm
H	5.9 cm
Z	2.1 cm

N° d'art.	67708
DN	50
d, ø	54 mm

arc	45 °
L	6.2 cm
H	7 cm
Z	2.7 cm

N° d'art.	67709
DN	65
d, ø	76.1 mm

arc	45 °
L	10.3 cm
H	11.1 cm
Z	5 cm

N° d'art.	67710
DN	80
d, ø	88.9 mm

arc	45 °
L	11.7 cm
H	12.8 cm
Z	5.7 cm

N° d'art.	67711
DN	100
d, ø	108 mm

arc	45 °
L	14.3 cm
H	15.8 cm
Z	6.8 cm

N° d'art.	68814
DN	12
d, ø	15 mm

arc	60 °
L	4 cm
H	5 cm
Z	2 cm

N° d'art.	68816
DN	20
d, ø	22 mm

arc	60 °
L	4.7 cm
H	5.6 cm
Z	2.6 cm

N° d'art.	68817
DN	25
d, ø	28 mm

arc	60 °
L	5.4 cm
H	6.1 cm
Z	3.1 cm

N° d'art.	68818
DN	32
d, ø	35 mm

arc	60 °
L	5 cm
H	5.9 cm
Z	2.4 cm

N° d'art.	68819
DN	40
d, ø	42 mm

arc	60 °
L	5.9 cm
H	6.9 cm
Z	2.9 cm

N° d'art.	68820
DN	50
d, ø	54 mm

arc	60 °
L	7.2 cm
H	8.3 cm
Z	3.7 cm

N° d'art.	68821
DN	65
d, ø	76.1 mm

arc	60 °
L	11.7 cm
H	12.6 cm
Z	6.4 cm

N° d'art.	68822
DN	80
d, ø	88.9 mm

arc	60 °
L	13.6 cm
H	14.6 cm
Z	7.6 cm

N° d'art.	68823
DN	100
d, ø	108 mm

arc	60 °
L	16.6 cm
H	18 cm
Z	9.1 cm

N° d'art.	68302
DN	12
d, ø	15 mm

arc	90 °
L	3.8 cm
H	4.8 cm
Z	0.8 cm

N° d'art.	68304
DN	20
d, ø	22 mm

arc	90 °
L	4.7 cm
H	5.9 cm
Z	2.6 cm

N° d'art.	68305
DN	25
d, ø	28 mm

arc	90 °
L	5.7 cm
H	6.6 cm
Z	3.4 cm

N° d'art.	68306
DN	32
d, ø	35 mm

arc	90 °
L	6.8 cm
H	7.7 cm
Z	4.2 cm

N° d'art.	68307
DN	40
d, ø	42 mm

arc	90 °
L	8 cm
H	8.8 cm
Z	5 cm

N° d'art.	68308
DN	50
d, ø	54 mm

arc	90 °
L	10 cm
H	10.8 cm
Z	2.7 cm

N° d'art.	68309
DN	65
d, ø	76.1 mm

arc	90 °
L	15.7 cm
H	16.7 cm
Z	10.4 cm

N° d'art.	68310
DN	80
d, ø	88.9 mm

arc	90 °
L	18.4 cm
H	19.5 cm
Z	12.4 cm

N° d'art.	68311
DN	100
d, ø	108 mm

arc	90 °
L	22.6 cm
H	24.1 cm
Z	15.1 cm

Caractéristiques techniques

Matériau

CuNi10Fe1.6Mn n° matériau 2.1972.11

Matériau

CuNi10Fe1.6Mn n° matériau 2.1972.11

Utilisation

Cliquer sur un champ d'application pour chercher d'autres produits

Pour eau de refroidissement et de chauffage sans antigel Pour eau de refroidissement et de chauffage avec antigel Pour les eaux résiduaires et de processus Pour eaux grises et eaux noires avec une valeur du pH ≥ 5,5 Pour eau de mer Pour eau d'extinction (humide)

Pour sprinkler (humide)Pour air comprimé (classe de pureté d'huile 0–3)Pour gaz inertes (p. ex. azote)Pour les applications industrielles et la construction navale Pour dépression

Récapitulatifs des utilisations

Aperçu des utilisations – Geberit Mapress CuNiFe

Caractéristiques

Cliquer sur une caractéristique pour chercher d'autres produits

Indicateur de sertissage Non serti non étanche Joint d'étanchéité en CIIR noir Manchon à sertir avec bouchon de protection transparent

Autres produits

Geberit Mapress CuNiFe

Coude Geberit Mapress CuNiFe

45 Articles
